最新資訊LT8609AJDDM是一款緊湊、高效且高速的同步單片降壓型開關穩壓器，當輸出穩定在 5V 時，僅消耗 1.7V 的非開關靜態電流。LT8609A 可以提供 3A 連續電流。突發模式操作可實現高效率、非常低的輸出電流，同時保持輸出紋波低于10mVP-P。SYNC 引腳允許與外部時鐘同步，或在降低…

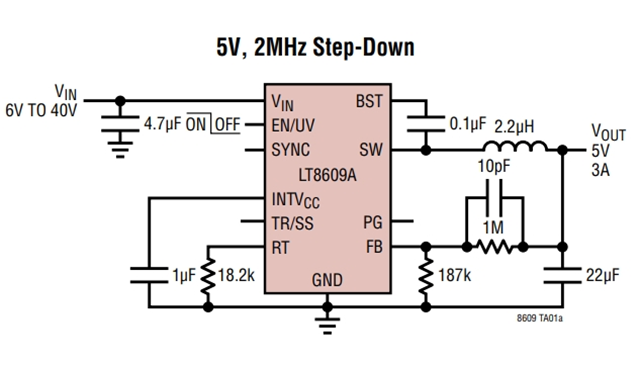

LT8609AJDDM是一款緊湊、高效且高速的同步單片降壓型開關穩壓器，當輸出穩定在 5V 時，僅消耗 1.7μV 的非開關靜態電流。LT8609A 可以提供 3A 連續電流。突發模式操作可實現高效率、非常低的輸出電流，同時保持輸出紋波低于10mVP-P。SYNC 引腳允許與外部時鐘同步，或在降低 EMI 操作中使用展頻調制。具有峰值電流模式拓?fù)涞膬?nèi)部補償允許使用較小的電感器，從而實現快速瞬態響應和良好的環路穩定性。EN/UV 引腳具有準確的 1V 閾值，可用于編程 VIN UVLO 或關閉該部件。TR/SS 引腳上的電容器可在啟動期間設置輸出電壓的斜率，而當可調 輸出部件上的 VOUT 在 ±8.5％ 之內，或可編程輸出電壓的 固定輸出部件和故障情況 ±在7.5％ 之內時，PG 會發出信號。 LT8609A 具有較慢的交換芯片終端，以降低 EMI 輻射。
應用
? GSM 收發器
? 通用降壓型轉換器
? 低 EMI 降壓型
特征
寬輸入電壓范圍：3.0V 至 42V
超低靜態電流突發模式?操作：
將 12VIN 調節到 3.3VOUT 時 IQ 為 2.5μA
輸出紋波 < 10mVP-P
高效 2MHz 同步操作：
1A 時效率為 93%, 12VIN 可獲得 5VOUT
最大連續輸出為 3A
快速最短開關接通時間：45ns
LT8609A 提供固定的 3.3V 和 5V 輸出
可調并且可同步：200kHz 至 2.2MHz
適用于低 EMI 的展頻(SSFM)
允許使用小型電感器
低壓差
峰值電流模式操作
精確的 1V 使能引腳閾值
內部補償
輸出軟啟動和追蹤
小型 10 引腳 MSOP 封裝、16 引腳 MSOP 封裝或 10 引腳 3mm × 3mm DFN 封裝，帶有側面可濕潤側翼
通過AEC-Q100汽車應用認證
