（Maxim）MAX11214EUG模數轉換器：24位、5mW、140dB SNR、32ksps Δ-Σ ADC，集成PGA
MAX11214EUG主要具備以下功能：
高分辨率，適用于寬動態范圍儀器儀表
134dB SNR @ 15.6sps
124dB SNR @ 500sps
21位無噪聲分辨率 @ 50sps
18.6位無噪聲分辨率 @ 1ksps
電池壽命較長，適用于便攜應用
AVDD的工作模式電流為1.2mA
AVDD的PGA低噪聲模式電流為2.6mA
1μA休眠電流
高精度直流測量
1ppm INL (典型值)，4ppm (最大值)
單電源或雙電源供電，靈活的輸入電壓范圍
2.7V至3.6V (單電源)或±1.8V (雙電源)
靈活的高性能濾波器架構，簡化設計
可編程SINC + FIR + IIR
線性或最小相位響應
可編程高通濾波器
可選擇FIR數據率：62.5sps至8ksps
支持系統集成
低噪聲PGA，增益可設置為1、2、4、8、16、32、64、128
信號緩沖器選項
3個通用I/O
可根據需要進行器件和系統的增益、失調校準
可靠的24引腳TSSOP封裝
描述

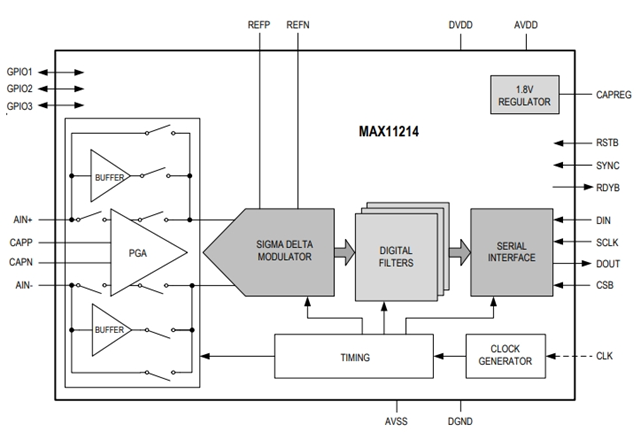

MAX11214EUG為24位Δ-Σ ADC，具有優異的140dB SNR，5mW超低功耗。高達32ksps的采樣率支持高精度直流和交流測量。MAX11214EUG的采樣率支持高精度交/直流測量?？杀ＷC最大4ppm積分非線性，-122dB THD。MAX11214EUG通過SPI兼容串行接口通信，采用小尺寸24引腳TSSOP封裝。
MAX11214EUG提供可編程增益放大器，噪聲僅為6.5nV/，增益設置范圍為1至128倍。緩沖器可提供信號輸入與開關電容采樣網絡之間的隔離，允許MAX11214EUG直接與高阻抗源配合使用，不會影響有效動態范圍。
MAX11214EUG采用2.7V至3.6V單電源模擬供電，或采用±1.8V雙電源模擬供電，允許被采樣模擬輸入低于地電位。數字電源范圍為2.0V至3.6V，允許與2.5V、3V或3.3V邏輯連接。
應用場景
MAX11214EUG適用于高精度測量和需要低功耗的應用場景，如：
ATE
高精度便攜式傳感器
醫療裝置
科學儀器
地震數據采集
基本參數
型號：MAX11214EUG
位數：24
采樣率（每秒）：32k
輸入數：1
輸入類型：差分
數據接口：SPI
配置：PGA-ADC
比率 - S/H:ADC：-
A/D 轉換器數：1
架構：三角積分
參考類型：外部
電壓 - 供電，模擬：±1.8V，2.7V ~ 3.6V
電壓 - 供電，數字：2V ~ 3.6V
特性：PGA
工作溫度：-40°C ~ 85°C
封裝/外殼：24-TSSOP
安裝類型：表面貼裝型
【聯絡明佳達】
如需采購MAX11214EUG模數轉換器，歡迎訪問官網（sacramento-placer.com）查詢庫存詳情。
