最新資訊Qorvo QPF4509是一款專為Wi-Fi 7（802.11be）系統的高功率前端模塊 (FEM)。性能側重于優化 PA 的 5V 電源電壓，以最大限度地降低功耗，從而允許使用數字預失真的系統實現最高的線性輸出功率和射頻鏈的領先吞吐量。這是在寬帶寬上完成的，支持在 UNII1-4（5.170 至 5.895 …

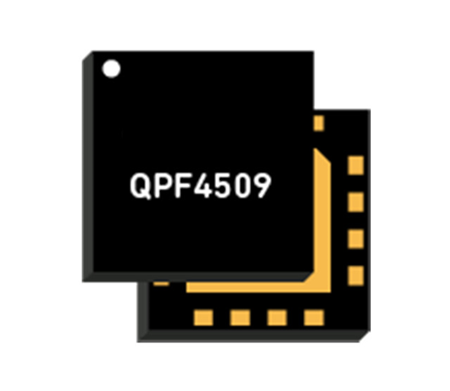

Qorvo QPF4509是一款專為Wi-Fi 7（802.11be）系統的高功率前端模塊 (FEM)。性能側重于優化 PA 的 5V 電源電壓，以最大限度地降低功耗，從而允許使用數字預失真的系統實現最高的線性輸出功率和射頻鏈的領先吞吐量。這是在寬帶寬上完成的，支持在 UNII1-4（5.170 至 5.895 GHz）的所有通道中運行。
集成了具有RF輸出的耦合器，用于DPD反饋訓練。對于功率控制，提供寬范圍、恒定斜率電壓對數功率檢波器用于應用反饋。QPF4509將6GHz功率放大器(PA)、單刀雙擲開關(SP2T)、耦合器結構和可旁路低噪聲放大器(LNA)集成到一個器件中。
QPF4509 一般信息
工作頻率：5.17 GHz to 5.895 GHz
NF—噪聲系數：1.8 dB
安裝風格：SMD/SMT
封裝/箱體：QFN-16
商標：Qorvo
產品類型：RF Front End
主要特性
輸出 = +12 dBm MCS13 EHT160 -47 dB 動態 EVM
輸出 = +20.5 dBm MCS11 EHT160 -43 dB 動態 EVM
輸出 = +23 dBm MCS9 VHT80 -35 dB 動態 EVM
POUT = +26 dBm MCS0 HT20 頻譜模板一致性
針對 +5 V 工作電壓進行了優化
29 dB Tx 增益
1.8 dB 噪聲系數
15 dB Rx 增益 & 7 dB 旁路損耗
集成射頻耦合器
集成直流對數功率檢測器
應用場景
接入點
無線路由器
機頂盒
客戶端設備
物聯網
