深圳市明佳達電子有限公司供應和收購汽車電子 TPS929121AQPWPRQ1 具有 FlexWire 接口的 12 通道汽車類 40V 高側 LED 驅動器
器件說明
TPS929121AQPWPRQ1是一款 12 通道、40 V 高壓側 LED 驅動器，可控制 8 位輸出電流和 12 位 PWM 占空比。該器件通過 LED 開路、對地短路和單 LED 短路診斷滿足多種調節要求。當 MCU 連接斷開時，可配置的看門狗還能自動設置故障安全狀態，通過可編程 EEPROM，TPS929121-Q1 還能針對不同的應用場景進行靈活設置。
特性
通過 AEC-Q100 汽車應用認證：
溫度等級 1：-40°C 至 +125°C，TA
12 通道精密高壓側電流輸出：
電源電壓 4.5 V 至 40 V
通過電阻器設置高達 75 mA 的通道電流
2 位全局、6 位獨立電流設置
5 mA 至 75 mA 時，高電流精度 < ±5
1 mA 時，高電流精度 < ±10
50 mA 時低壓降 500 mV
12 位獨立 PWM 調光
可編程 PWM 頻率高達 20 kHz
線性和指數調光方法
FlexWire 控制接口
時鐘頻率高達 1-MHz
一條 FlexWire 總線上最多可連接 16 個設備
一幀最多可處理 8 字節數據
5-V LDO 輸出，為 CAN 收發器供電
診斷和保護
可編程故障安全狀態
LED 開路檢測
LED 短路檢測
單 LED 短路診斷
可編程低電源檢測
用于故障指示的開漏ERR
用于 FlexWire 接口的看門狗和 CRC
用于測量引腳電壓的 8 位 ADC
過溫保護
應用
汽車外部后燈
汽車外部前大燈
汽車內部環境光
汽車儀表盤顯示屏

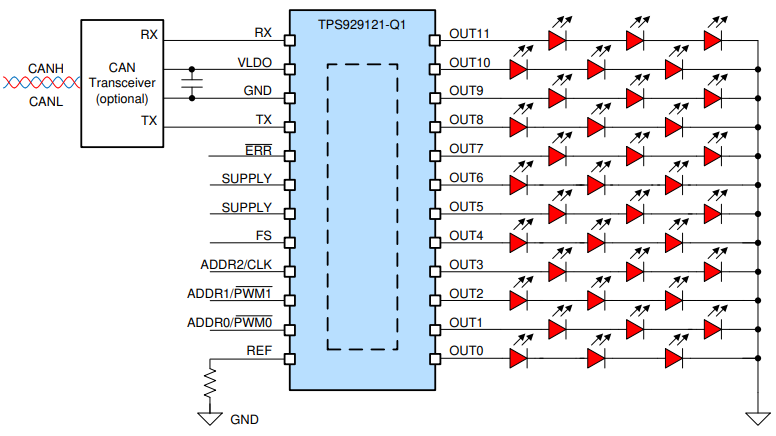

典型應用示意圖
總結
隨著汽車照明對動畫效果的要求越來越高，LED 必須獨立控制。因此，具有數字接口的 LED 驅動器對于有效驅動像素控制照明應用至關重要。在外部照明中，多個燈功能通常位于不同的 PCB 板上，板外導線相互連接。傳統的單端接口很難滿足嚴格的電磁兼容性要求。通過使用工業標準 CAN 物理層，TPS929121-Q1 基于 UART 的 FlexWire 接口可輕松實現長距離板外通信，而不會影響電磁兼容性。
