DRV8161DGSR：105V、單通道半橋智能柵極驅動器，VSSOP-20

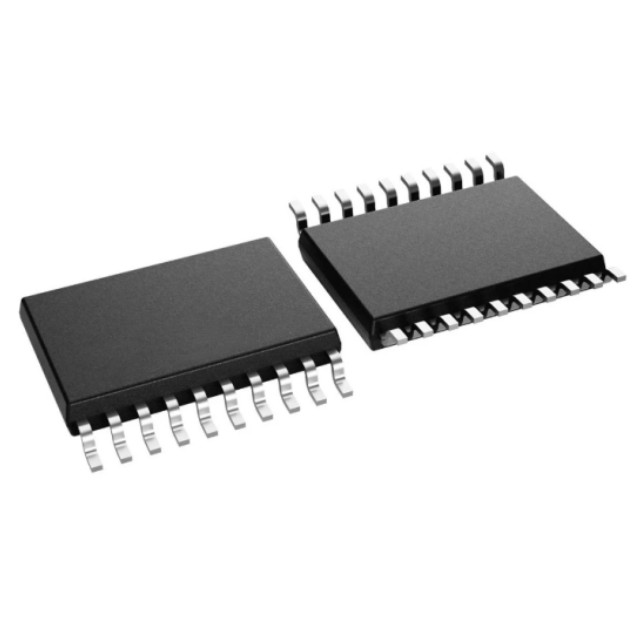

型號：DRV8161DGSR

封裝：VSSOP-20

類型：半橋智能柵極驅動器

DRV8161DGSR 是半橋柵極驅動器，能夠驅動高側和低側 N 溝道 MOSFET。柵極驅動電壓由 GVDD 電源引腳生成，集成自舉電路用于驅動漏極電壓高達 102V 的高側 FET。智能柵極驅動架構支持高達 1A 拉電流和 2A 灌電流的 16 電平（48 種組合）柵極驅動峰值電流，以及內置的柵極驅動電流時序控制。

DRV8161DGSR 產品特性：

可驅動兩個采用半橋配置的 N 溝道 MOSFET

高側 MOSFET 源極/漏極電壓高達 102V（絕對最大值）

8V (5V DRV8162L) 至 20V 柵極驅動電源

集成式自舉二極管

具有集成式涓流電荷泵，支持 100% PWM 占空比

16 電平柵極驅動峰值電流

16mA - 1000mA 拉電流

32mA - 2000mA 灌電流

拉電流/灌電流比 1:1、1:2、1:3

可調 PWM 死區時間插入 20ns - 900ns

電機相位 (SH) 開關的可靠設計

壓擺率 50V/ns

負瞬態電壓 -20V

2A 強柵極下拉

雙路柵極驅動電源輸入可實現冗余關斷（DRV8162、DRV8162L）

低失調電流檢測放大器 (DRV8161)

可調增益（5、10、20、40V/V）

靈活的 PWM 控制接口；2 引腳 PWM、1 引腳 PWM 和獨立 PWM 模式

13 電平 VDS 過流閾值

獨立關斷引腳 (nDRVOFF)

柵極驅動器軟關斷序列
