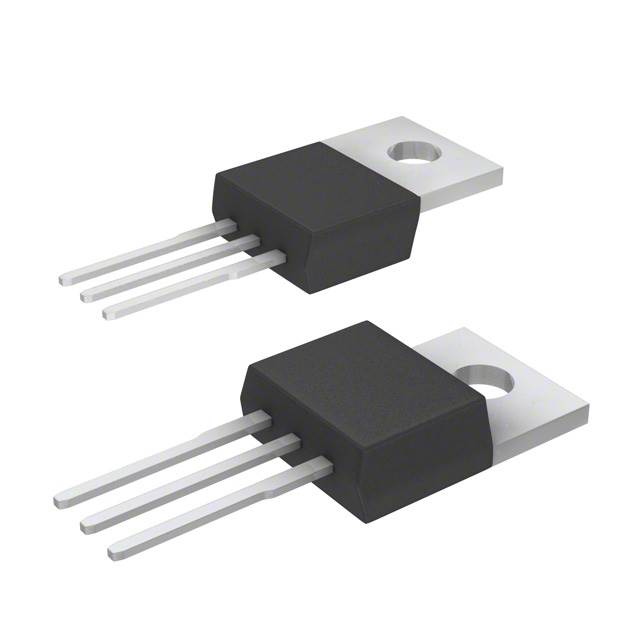

IKP20N65H5XKSA1 高速 650 V、20 A 硬開關 IGBT TRENCHSTOPTM 5 可與 TO-220 封裝中 RAPID 1 快速和軟反并聯二極管共同封裝，被定義為“同類最佳”IGBT。

特征描述

650V 擊穿電壓

對比英飛凌業界卓著的“HighSpeed 3”系列

Qg 系數降低 2.5 倍

開關損耗系數降低 2 倍

V CE (sat) 減少了 200mV

采用英飛凌極速硅二極管技術

低 C OES/E OSS

溫和正溫度系數 V CE (sat)

Vf 的溫度穩定

IKP20N65H5XKSA1產品屬性

IGBT 類型： 溝道

電壓 - 集射極擊穿（最大值）： 650 V

電流 - 集電極 (Ic)（最大值）： 42 A

電流 - 集電極脈沖 (Icm)： 60 A

不同 Vge、Ic 時 Vce(on)（最大值）： 2.1V @ 15V，20A

功率 - 最大值： 125 W

開關能量： 170μJ（開），60μJ（關）

輸入類型： 標準

柵極電荷： 48 nC

25°C 時 Td（開/關）值： 18ns/156ns

測試條件： 400V，10A，32 歐姆，15V

反向恢復時間 (trr) ：52 ns

工作溫度： -40°C ~ 175°C（TJ）

安裝類型： 通孔

封裝/外殼： TO-220-3

供應商器件封裝： PG-TO220-3

應用

太陽能轉換器

不間斷電源

焊接變頻器

中高頻開關變頻器
