SE5004L-R 是一款專為無線局域網應用設計的 5GHz 功率放大器，可提供高線性功率。SE5004L-R 集成功率檢測器，實現輸出功率的閉環監測與控制。

SE5004L-R 通過高集成度實現簡化設計，可縮短產品上市時間并提升應用電路板的生產良率。該器件集成了輸入匹配、級間匹配、輸出匹配、具有 15dB 動態范圍的功率檢測器以及 3.8GHz 陷波濾波器。僅需 6 個外部去耦電容即可完成設計。

對于無線局域網應用，該器件符合 IEEE802.11a 和 802.11n 標準，并在 5V 供電下提供約 26dBm 的線性輸出功率。

SE5004L-R 集成溫度補償偏置電壓發生器。僅需在 VREF 上提供 2.85V 參考電壓即可啟用或禁用功率放大器。

特點—SE5004L-R

高輸出功率放大器

- 5V時26dBm

外部模擬參考電壓（VREF）以實現最大靈活性

帶緩沖的溫度補償功率檢測器

3% EVM，@26dBm，64 QAM，54 Mbps

32 dB 增益

無鉛、符合 RoHS 標準、無鹵素 MSL3 封裝

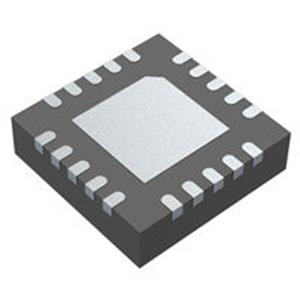

20 引腳 4 mm × 4 mm × 0.9 mm QFN

參數—SE5004L-R

產品種類: 射頻放大器

工作頻率: 5.15 GHz to 5.85 GHz

工作電源電壓: 5 V

工作電源電流: 600 mA

增益: 32 dB

安裝風格: SMD/SMT

封裝 / 箱體: QFN-20

P1dB - 壓縮點: 34 dBm

最小工作溫度: - 40 C

最大工作溫度: + 85 C

應用—SE5004L-R

DSSS 5 GHz 無線局域網（IEEE802.11a）

DSSS 5 GHz 無線局域網（IEEE802.11n）

接入點、PCMCIA 卡、PC 卡
