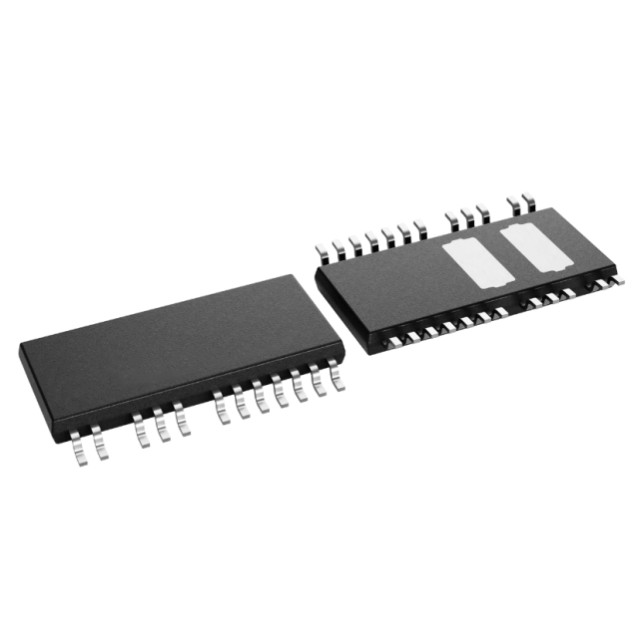

INA254A1IPWAR是一款電壓輸出、電流檢測放大器，具有一個 400μΩ 的集成式采樣電阻。 INA254 可獨立于電源電壓在 –4V 至 +80V 的寬共模范圍內監測雙向電流。共有三種固定增益可供選擇：20mV/A、40mV/A 和 75mV/A。通過集成精密電阻器和零溫漂斬波放大器，可以為檢測電阻器提供等效于校準的測量精度、±45ppm/°C（最大值）的超低溫漂性能和優化的開爾文布局。

INA254A1IPWAR采用了增強型 PWM 抑制電路，可抑制較大的 (dv/dt) 信號，從而實現實時持續電流測量。這種測量對于電機驅動應用中的線路內電流測量以及電磁閥控制應用至關重要。

該器件由一個電壓為 2.7V 至 5.5V 的單電源供電，消耗的最大電源電流為 2.4mA。所有增益版本都具有更大的額定工作溫度范圍（–40°C 至 +125°C），并采用 24 引腳 HTSSOP 封裝。

特性

? 集成式 400μΩ 精密采樣電阻

– 25°C 時連續 ±75A

– 在 –40°C 至 +85°C 范圍內具有 ±50A 持續電流

– 采樣電阻容差：0.5%（最大值）

– 低溫漂：10ppm/°C（0°C 至 125°C）

– 低電感：2nH

? 高精度

– 系統增益誤差：0.5%（最大值）

– 系統增益漂移：45ppm/°C（最大值）

– 輸入失調電流：±62.5 mA（最大值）

– 輸入溫漂：625μA/°C（最大值）

– DC CMRR > 120dB

– 90dB AC CMRR（50kHz 時）

? 增強型 PWM 抑制

? 寬共模范圍：-4V 至 +80V

? 可用增益：20 mV/A、40mV/A和 75mV/A

應用

? 48V 電機控制

? 直流/直流轉換器

? 醫學無線工具

? 螺線管和傳動器

? 遠程 I/O 鏈路控制
