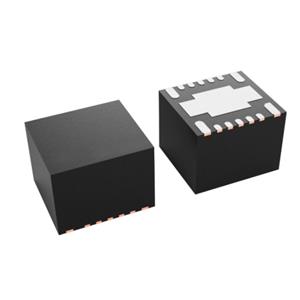

TPSM5601R5HSRDAR電源模塊是一款高度集成的 1.5A 電源解決方案，在熱增強型 QFN 封裝內整合了一個帶有功率 MOSFET 的 60V 輸入降壓直流/直流轉換器、一個屏蔽式電感器和多個無源器件。

特性

? 提供功能安全

– 可幫助進行功能安全系統設計的文檔

? 5mm × 5.5mm × 4mm 增強型 HotRod? QFN

– 出色的熱性能：在 85°C 且無氣流的情況下具有高達 18W 的輸出功率

– 標準封裝尺寸：?jiǎn)蝹€(gè)大型散熱焊盤和所有引腳均分布在封裝外圍

? 專為可靠耐用的應用而設計

– 寬輸入電壓范圍：4.2V 至 60V

– 高達 66V 的輸入電壓瞬態保護

– 工作結溫范圍：–40°C 至 +125°C

– 帶 EXT 后綴器件的結溫范圍：–55°C 至+125°C

? 固定 1MHz 開關頻率

? FPWM 運行模式

? 針對超低 EMI 要求進行了優化

– 集成屏蔽式電感器和高頻旁路電容器

– 符合 EN55011 EMI 標準

– 擴頻選項可降低發射

? 26μA 非開關靜態電流

? 單調啟動至預偏置輸出

? 無環路補償或自舉組件

? 具有遲滯功能的精密使能和輸入 UVLO

? 具有遲滯功能的熱關斷保護

? 使用 WEBENCH? Power Designer 創建定制穩壓器設計方案

應用

? 現場發送器和傳感器、PLC 模塊

? 恒溫器、視頻監控、HVAC 系統

? 交流和伺服驅動器、旋轉編碼器

? 工業運輸、資產跟蹤

? 負輸出應用
