INA302A2QPWRQ1器件具有一個高共模、雙向、電流感應放大器和兩個高速比較器，用于檢測超出范圍的電流狀況。INA302-Q1 比較器配置為檢測和響應過流狀況。INA303 -Q1 比較器在窗口配置中配置為響應過流和欠流狀況。這些器件使用外部限位設置電阻器，對每個比較器設置都具有可調限位閾值范圍。這些電流分流監控器可在獨立于電源的 –0.1V 至 +36V 共模電壓范圍內測量差動電壓信號。 此外，這些器件還將承受高達 40V 的共模電壓。

開漏極警報輸出可配置為在透明模式（輸出狀態與輸入狀態保持一致）或鎖存模式（警報輸出在鎖存復位時清除）下運行。比較器 1 的警報響應時間小于 1μs，而比較器 2 的警報響應時間通過外部電容器進行設置，范圍介于 2μs 至 10s 之間。

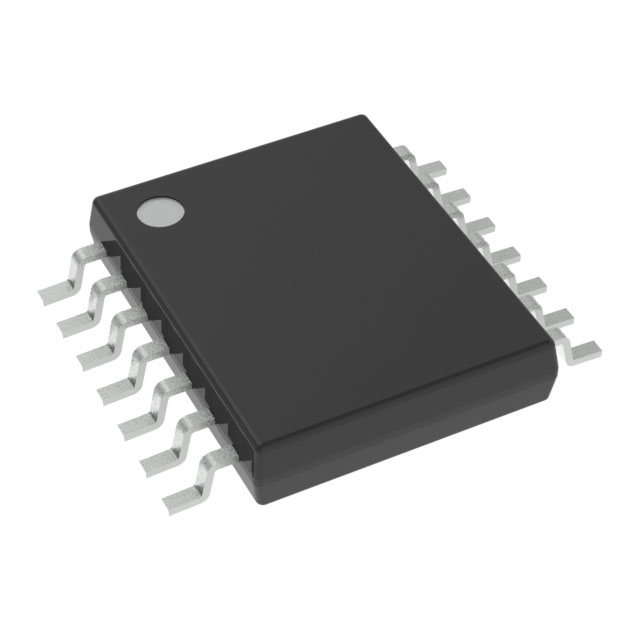

該器件由單個 2.7V 至 5.5V 電源供電，消耗的最大電源電流為 950μA。該器件具有 –40°C 至 +125°C 的擴展額定工作溫度范圍，并且采用 14 引腳 TSSOP 封裝。

特性

? 符合面向汽車應用的 AEC-Q100 標準

– 溫度等級 1：-40°C ≤ TA ≤ +125°C

– HBM ESD 分類等級 2

– CDM ESD 分類等級 C6

? 提供功能安全

– 可幫助進行功能安全系統設計的文檔

? 寬共模輸入范圍：-0.1V 至 +36V

? 兩個比較器輸出：

– INA302-Q1：兩個獨立的超限警報

– INA303-Q1：窗口比較器

– 閾值電平單獨設置

– 比較器 1 警報響應：1μs

– 比較器 2 可調延遲：2μs 至 10s

– 具有獨立鎖存控制模式的開漏極輸出

? 高準確度放大器：

– 失調電壓：30μV（最大值，A3 版本）

– 失調電壓漂移：0.5μV/°C（最大值）

– 增益誤差：0.15%（最大值，A3 版本）

– 增益誤差漂移：10ppm/°C

? 可用放大器增益：

– INA302A2-Q1，INA303A2-Q1：50V/V

應用

? 系統故障檢測

? 電機控制和保護

? 泵控制和保護

? 直流/直流轉換器

? 車身控制模塊
