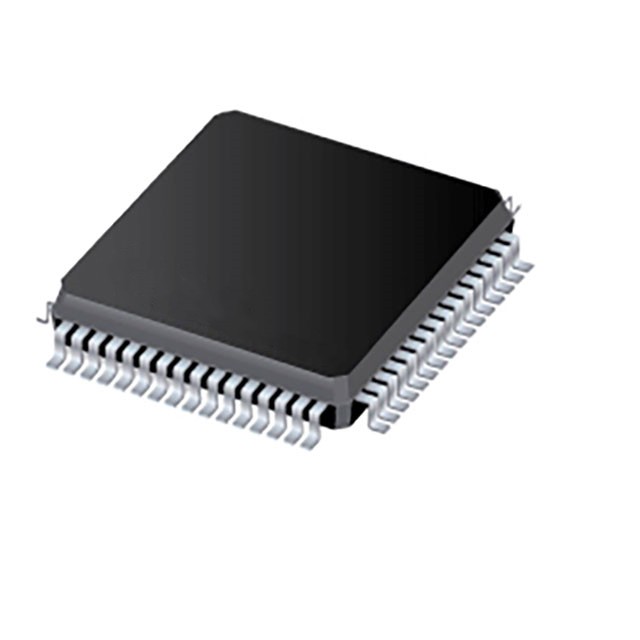

DRV3256AEPAPRQ1器件為適用于 48V 汽車電機驅動應用的高度集成三相柵極驅動器。 這些器件專門設計用于通過提供 2A 峰值拉電流和 2.5A 峰值灌電流（柵極驅動）以及 90V MOSFET 瞬態過壓支持來為大功率電機驅動應用提供支持。使用高效的自舉架構可充分降低柵極驅動器的功率損耗和自發熱。電荷泵使柵極驅動器能夠支持 100% PWM 占空比控制。

特性

? 符合面向汽車應用的 AEC-Q100 標準：

– 器件環境溫度等級 0：–40°C 至 +150°C

– 器件 HBM ESD 分類等級 2

– 器件 CDM ESD 分類等級 C4B

? 以符合功能安全標準為目標

– 專為功能安全應用開發

– 在發布量產版本時將會提供有助于進行 ISO26262 系統設計的文檔

– 系統可滿足 ASIL D 等級要求

? 3 個 N 溝道半橋柵極驅動器

– 2A/2.5A 最大峰值柵極驅動電流

– 針對 48V 應用進行優化的電源架構

– 12V/48V 雙電源架構

– 直流鏈路電源 (DHCP) 的瞬態絕對最大額定值為95V

– 可支持 90V MOSFET 工作電壓范圍的 105V 自舉電壓

– 自舉電荷泵可支持 100% 占空比

? 集成 1 個 (DRV3256A-Q1) 電流分流放大器

? 集成可配置主動短路 (ASC) 功能

– 低側 (DRV3256A-Q1)

– 低側和高側 ASC 支持

– 提供器件引腳控制

– 故障處理能力

? 具有 CRC 功能的串行外設接口 (SPI)

? 支持 3.3V 和 5V 邏輯輸入

? 高級保護功能

– 電池電壓監測器

– MOSFET VDS 過流監測器

– Rshunt 過流監測器

– MOSFET VGS 柵極故障監測器

– 模擬內置自檢

– 內部穩壓器和時鐘監測器

– 器件熱警告和熱關斷

– 故障狀態指示器引腳

應用

? 汽車類 48V 電機驅動系統

– 帶式和集成式起動發電機和電動發電機

– 電動助力轉向

– eTurbo 和 eBooster

– 變速器控制和驅動

– 油泵、變速器和水泵

– HVAC 壓縮機和風扇
